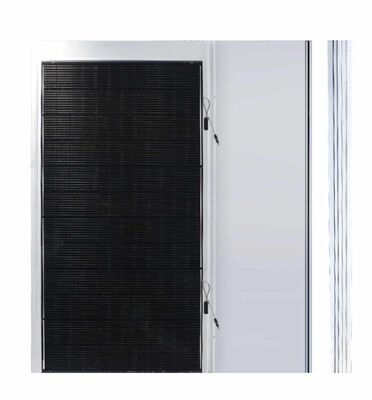

520W BIPV-module voor stalen dakbedekking - XSCM-520-T

Standard Packaging:	23 modules per pallet

Detailinformatie

Productomschrijving

Detailinformatie

Merknaam

X-SOLAR

Modelnummer

XSCM-520-T

model:

XSCM-520-T

Producttype:

BIPV stalen dakmodule

Maximummacht (Pmax):

520 W

Maximummachtsvoltage (Vmp):

39,25 V

Maximummachtsstroom (IMP):

13.25 uur

Opencircuitspanning (Voc):

48,52 V

Kortsluitingstroom (Isc):

13.92 uur

Bedrijfstemperatuur:

-40 tot +85 °C

Celtype:

TOPCon, 182 x 91 mm

Maximale zekeringsstroom:

Machtstolerantie:

0 tot +3%

Celregeling:

132 cellen (11 x 12)

Maximale vermogenstemperatuurcoëfficiënt:

-0,26%/°C

Open circuit spanningstemperatuurcoëfficiënt:

-0,24%/°C

Kortsluiting huidige temperatuurcoëfficiënt:

0,04%/°C

Junctiebox:

Module -afmetingen:

2400 x 1314 x 4 mm

Modulegewicht:

28 kg

Statische belasting voorzijde:

5400 Pa

Statische belasting achteraan:

Pa 2400

Connectortype:

MC4-compatibel systeem

Outputkabel:

4 mm²; 400 mm netto kabellengte

Modules per 40 voet container:

Markeren:

Flexibel fotovoltaïsch paneel

Flexible PV-panelen OEM

Zonnepanelen met dunne folie van 520 W

Productomschrijving

520W BIPV-module voor stalen dakbedekking - XSCM-520-T

XSCM-520-T combineert een fotovoltaïsche module met een stalen dakvorm voor gebouwgeïntegreerde dakprojecten. Deze pagina behandelt de vermogensklasse van 520W.

Elektrische specificaties bij STC

Maximaal vermogen (Pmax)	520 W
Spanning bij maximaal vermogen (Vmp)	39.25 V
Stroom bij maximaal vermogen (Imp)	13.25 A
Openklemspanning (Voc)	48.52 V
Kortsluitstroom (Isc)	13.92 A
Vermogenstolerantie	0 tot +3%
Maximale zekeringstroom	25 A
Bedrijfstemperatuur	-40 tot +85 °C
Temperatuurcoëfficiënt van Pmax	-0.26 %/°C
Temperatuurcoëfficiënt van Voc	-0.24 %/°C
Temperatuurcoëfficiënt van Isc	0.04 %/°C

STC: instraling 1000 W/m², celtemperatuur 25 °C en spectrum AM1.5.

Mechanische specificaties

Moduleafmetingen	2400 x 1314 x 4 mm
Modulegewicht	28 kg
Celtype	TOPCon, 182 x 91 mm
Celindeling	132 cellen (11 x 12)
Aansluitdoos	IP68
Uitgangskabel	4 mm²; 400 mm netto kabellengte
Connectortype	Compatibel met MC4
Statische belasting voorzijde	5400 Pa
Statische belasting achterzijde	2400 Pa

De statische belastingswaarden in Pa beschrijven de drukbelasting van de module, niet het extra gewicht op het dak. Het complete geïnstalleerde systeem moet voor de projectomstandigheden worden beoordeeld.

Verpakkingsgegevens

Modules per pallet	23
Modules per 40-voetcontainer	368

Bevestig de definitieve verpakkingsindeling voor de bestelling.

Toepassing en installatievoorwaarden

Specificeer de module als onderdeel van de complete dakopbouw. Beoordeel de draagconstructie, dakverbindingen, bevestiging, afwatering en waterdichting voor de projectlocatie. Bevestig vóór aankoop de systeemspanningsconfiguratie en installatiedocumenten.

Veelgestelde vragen

Wat zijn de afmetingen en het gewicht?

De module meet 2400 x 1314 x 4 mm en weegt 28 kg.

Wat is de openklemspanning van de 520W-klasse?

De specificatie vermeldt Voc van 48.52 V onder standaardtestcondities.

Kan deze module zonder verdere beoordeling elk dak vervangen?

Dakopbouw en bevestiging vragen een projectspecifieke beoordeling. Stuur dakprofiel, tekeningen, locatieomstandigheden en aantal voor technisch overleg.

Bespreek uw project

Vermeld projectlocatie, daktekeningen of foto's, aantal, afleveradres en gewenste planning. Geef het exacte model op bij uw aanvraag.
