580W flexibele zonnemodule zonder frame - XSFM-580-T2

Producten

daktegels van twee-vloeistoffen

BIPV-productenproductiemachine

Verzorgingsmachine voor PV-panelen

Thermische film het lamineren machine

Energieopslagsysteem voor thuis

van net zonneomschakelaar

Contacteer ons

kevin@x-solarenergy.com

13910511766

Contact nu

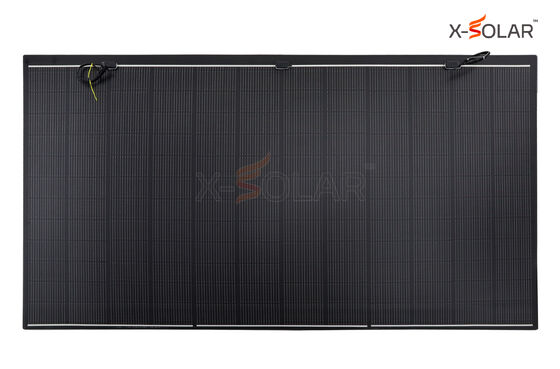

580W flexibele zonnemodule zonder frame - XSFM-580-T2

Standard Packaging:	70 modules per pallet

Detailinformatie

Productomschrijving

Detailinformatie

Merknaam

X-SOLAR

Certificering

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Modelnummer

XSFM-580-T2

model:

XSFM-580-T2

Producttype:

Frameloze flexibele zonnemodule

Maximummacht (Pmax):

580 w

Maximummachtsvoltage (Vmp):

44.19 V

Maximummachtsstroom (IMP):

13.13 uur

Opencircuitspanning (Voc):

53,03 V

Kortsluitingstroom (Isc):

13.86 uur

Bedrijfstemperatuur:

-40 tot +85 °C

Celtype:

TOPCon, 182 x 91 mm

Maximale zekeringsstroom:

Machtstolerantie:

0 tot +3%

Celregeling:

144 cellen (12 x 12)

Maximale vermogenstemperatuurcoëfficiënt:

-0,26%/°C

Open circuit spanningstemperatuurcoëfficiënt:

-0,24%/°C

Kortsluiting huidige temperatuurcoëfficiënt:

0,04%/°C

Junctiebox:

Module -afmetingen:

2260 x 1200 x 2,7 mm

Modulegewicht:

8,4 Kg

Statische belasting voorzijde:

5400 Pa

Statische belasting achteraan:

Pa 2400

Connectortype:

MC4-compatibel systeem

Kader:

Modules per 40 voet container:

Markeren:

Flexibel zonnepaneel van 580 W

ultralichte dakzonnemodule

duurzaam flexibel PV-paneel

Productomschrijving

580W flexibele zonnemodule zonder frame - XSFM-580-T2

De XSFM-580-T2 zonder frame is een 580W N-TOPCon flexibele zonnemodule. De module meet 2260 x 1200 x 2.7 mm en weegt 8.4 kg.

Elektrische specificaties bij STC

Maximaal vermogen (Pmax)	580 W
Spanning bij maximaal vermogen (Vmp)	44.19 V
Stroom bij maximaal vermogen (Imp)	13.13 A
Openklemspanning (Voc)	53.03 V
Kortsluitstroom (Isc)	13.86 A
Vermogenstolerantie	0 tot +3%
Maximale zekeringstroom	25 A
Bedrijfstemperatuur	-40 tot +85 °C
Temperatuurcoëfficiënt van Pmax	-0.26 %/°C
Temperatuurcoëfficiënt van Voc	-0.24 %/°C
Temperatuurcoëfficiënt van Isc	0.04 %/°C

STC: instraling 1000 W/m², celtemperatuur 25 °C en spectrum AM1.5.

Mechanische specificaties

Moduleafmetingen	2260 x 1200 x 2.7 mm
Modulegewicht	8.4 kg
Celtype	TOPCon, 182 x 91 mm
Celindeling	144 cellen (12 x 12)
Frame	Zonder frame
Aansluitdoos	IP68
Uitgangskabel	4 mm²; 400 mm netto kabellengte
Connectortype	Compatibel met MC4
Statische belasting voorzijde	5400 Pa
Statische belasting achterzijde	2400 Pa

Verwijzing naar productcertificaat

TÜV SÜD-certificaat Z2 124365 0002 Rev.01 vermeldt XSFM-580-T2 in de modelbijlage. Deze verwijzing geldt uitsluitend voor de configuratie zonder frame van 1000 VDC. De houder is Jiangsu X-Solar Green-Building Technology Co., Ltd. Het certificaat is afgegeven op 2024-09-05 en vermeldt geldigheid tot 2029-09-02, onder de bijbehorende voorwaarden. Vergelijk het volledige certificaat en de modelbijlage met de geleverde configuratie. Vraag de relevante projectdocumenten aan.

De statische belastingswaarden in Pa beschrijven de drukbelasting van de module, niet het extra gewicht op het dak. Het complete geïnstalleerde systeem moet voor de projectomstandigheden worden beoordeeld.

Verpakkingsgegevens

Modules per pallet	70
Modules per 40-voetcontainer	1190

Bevestig de definitieve verpakkingsindeling voor de bestelling.

Toepassing en installatievoorwaarden

Overweeg deze configuratie zonder frame wanneer het project een lichte module vereist. Beoordeel dakondergrond, draagvermogen, geometrie, bevestiging, wind, sneeuw, afwatering en waterdichting. Bevestig systeemspanningsconfiguratie, toegestane kromming en hanteringsinstructies voor de geleverde uitvoering.

Veelgestelde vragen

Heeft deze uitvoering een frame?

Deze pagina behandelt de uitvoering zonder frame van 8.4 kg en 2260 x 1200 x 2.7 mm. Uitvoeringen met frame hebben andere mechanische en verpakkingsspecificaties.

Kan de module voor transport of hergebruik worden opgevouwen?

Vouw deze dakmodule niet op en buig haar niet herhaaldelijk. Volg de modelspecifieke transport-, ondersteunings- en hanteringsinstructies. Bevestig de toegestane kromming vóór een gebogen installatie.

Bewijst het modulegewicht van 8.4 kg dat het dak geschikt is?

Beoordeel het complete systeem en de lastverdeling, inclusief bevestigingsmaterialen, kabels en apparatuur, samen met wind-, sneeuw-, bouw- en onderhoudsbelastingen.

Bespreek uw project

Vermeld projectlocatie, daktekeningen of foto's, aantal, afleveradres en gewenste planning. Geef het exacte model op bij uw aanvraag.

Vraag productinformatie en een offerte aan
